Jonas Verhoelen 10. April 2018

Implementierung einer Blockchain-Anwendung mit Hyperledger Fabric und Composer

Hyperledger Fabric – Die verteilte Blockchain-Plattform

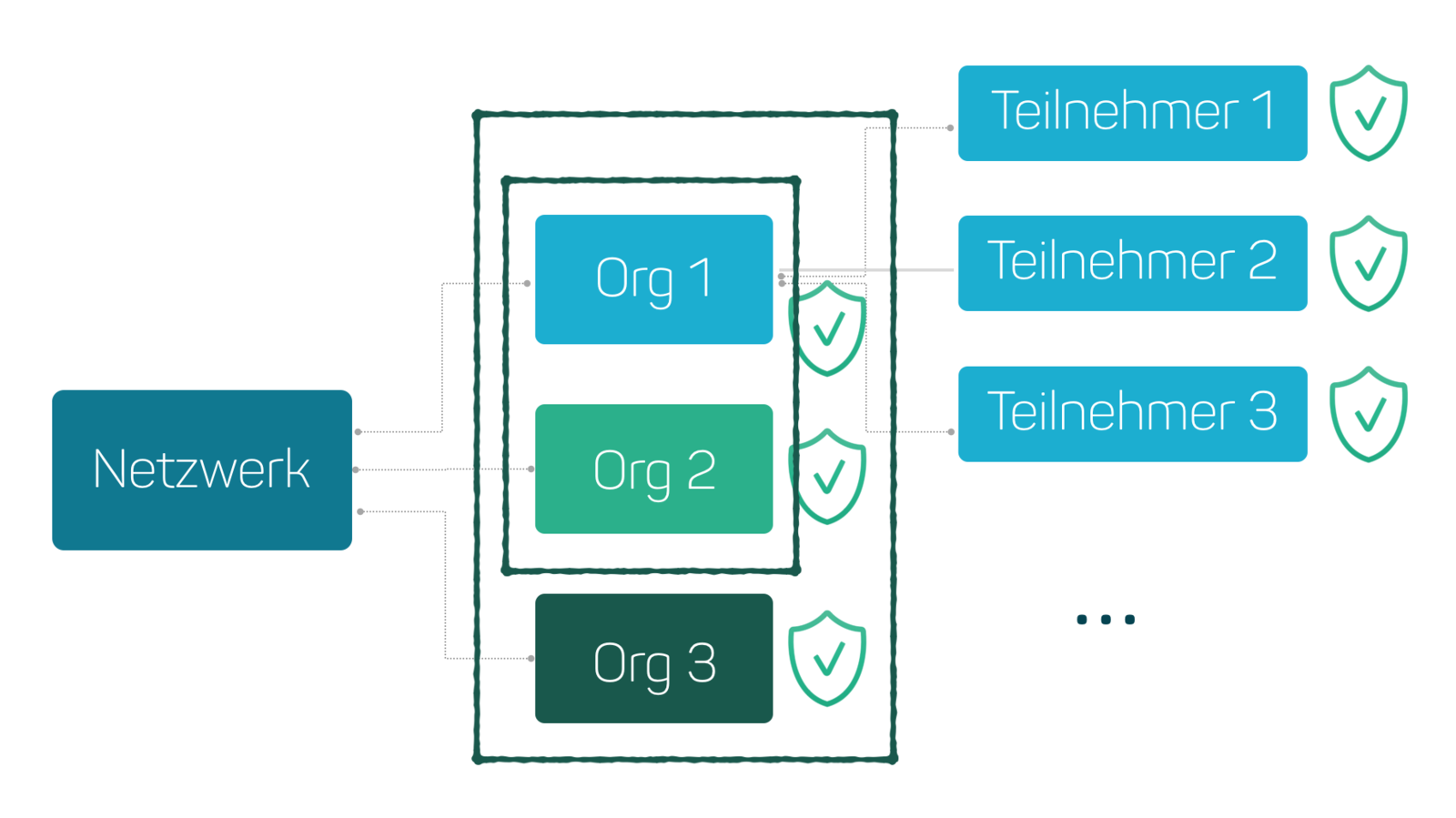

Mit Fabric als Plattform lassen sich völlig individuelle Distributed-Ledger-Lösungen entwickeln. Fabric beinhaltet Konzepte, die durch Code weitestgehend frei implementierbar sind. Als Basis für ein Blockchain-Netzwerk wird die Modellierung der angestrebten Organisationsstruktur genommen. Jeder Teilnehmer hat eine feste Identität und kann sich durch vergebene Zertifikate identifizieren. Neben der Authentifizierung kann darüber auch Autorisierung abgebildet werden, die in Permissioned Blockchains die Aspekte von Privatsphäre und Vertraulichkeit implementiert. Für die Verwaltung von Zertifikaten und Teilnehmern kann auch die Fabric Certificate Authority (vor Version 1.0 Membership Service Provider [2]) genutzt werden.

Die Definition von Assets (Gegenständen, die auf der Blockchain verwaltet werden sollen) obliegt ganz allein der Anwendung. Diese Assets, z. B. Motorblöcke aus der Automobil-Industrie, werden durch ein Modell aus Schlüssel-Werte-Paaren im JSON- und/oder Binärformat definiert.

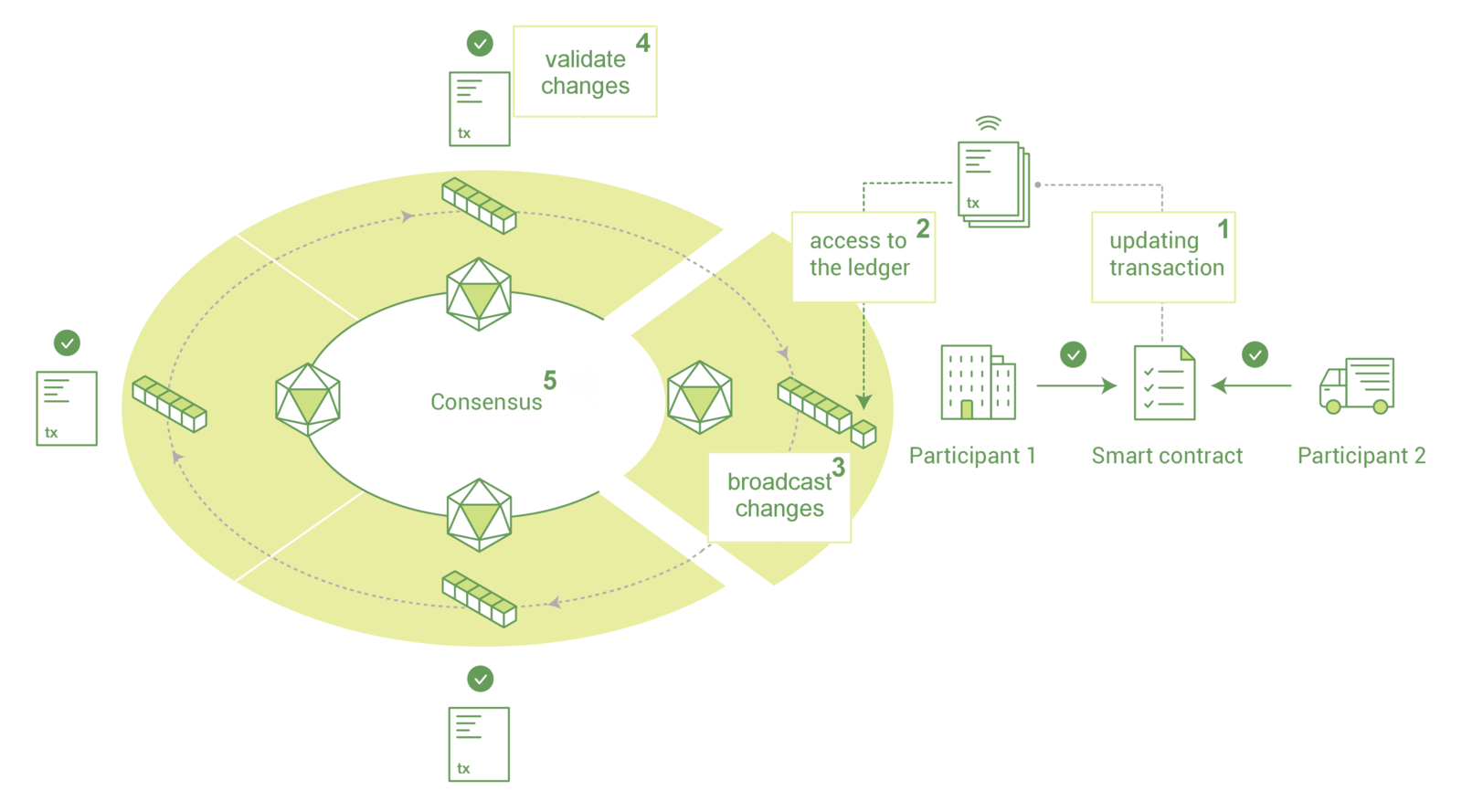

Zur Umsetzung von Business-Logik auf Basis der Assets und ihrer Besitzer ist das Konzept des Chaincodes gedacht. Hiermit können in den Programmiersprachen Go, Java oder JavaScript Regeln implementiert werden, die Leserechte oder Modifikationen von Assets definieren. Die Ausführung einer Chaincode-Funktion kann Assets auslesen und zurückgeben und/oder Assets anlegen sowie modifizieren und diese im lokalen Ledger speichern. Nach der lokalen Persistierung der Änderungen auf einem Knoten werden die Änderungen dem Netzwerk vorgeschlagen ("Endorsement") und nach Akzeptanz der anderen Organisationen in die Blockchain eingefügt. Chaincode lässt sich im Kontext von Ethereum mit Smart Contracts vergleichen.

Zusätzliche Konzepte durch das Composer-Framework

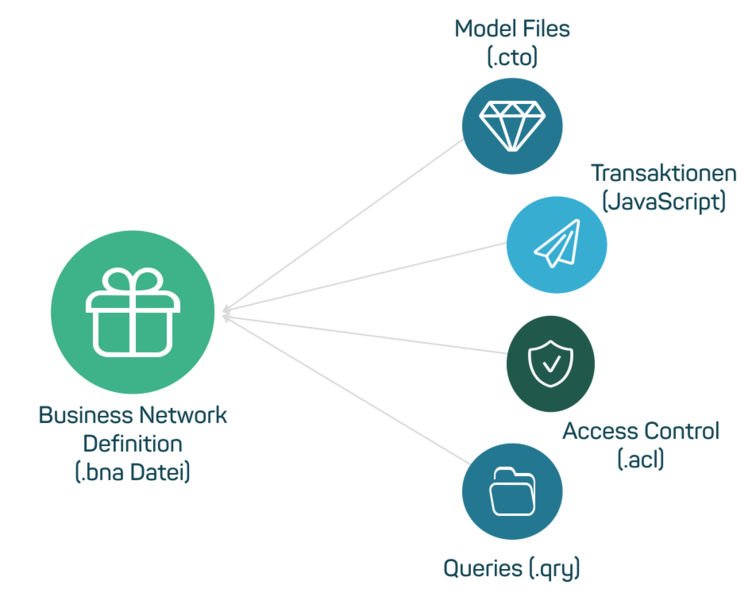

Composer ist eines der Tools aus dem Hyperledger-Ökosystem [4]. Man kann es sich als Framework für Fabric vorstellen. Es ist praktisch, wenn nicht sogar obligatorisch, wenn man Fabric-Netzwerke entwickeln, aufbauen und administrieren möchte. Es führt auf der Grundlage von Fabric weitere Konzepte ein, um den Umgang mit Fabric stark zu vereinfachen.

Neben Assets kann damit auch das Schema von Netzwerkteilnehmern, Transaktionen und Events in der Composer Modeling Language definiert werden [5]. Transaktionsabläufe für jede Transaktionsart werden auf einer einfachen API durch JavaScript-Code implementiert. Mit Access-Control-Files können die Zugriffsrechte für Teilnehmer auf bestimmte Ressourcen begrenzt werden. Häufig genutzte Queries auf den Daten im Ledger können in der Composer Query Language, einer SQL-ähnlichen Sprache, definiert werden werden [6].

Beispiel: Supply-Chain-Tracking von Motorblöcken

Zur Umsetzung eines Private Blockchain-Netzwerkes mit Hyperledger Fabric stellt man sich als Beispiel das Tracking von Motorblöcken aus der Automobilindustrie vor. In diesem Fall gibt es Hersteller und Händler als Netzwerkteilnehmer. Motoren und die Fahrzeuge, in denen sie eingebaut wurden, werden als Assets abgebildet. Die Firmen der Hersteller und Händler werden als Organisationen im Netzwerk eingeführt und identifiziert.

Der Fabric Chaincode soll folgende Funktionalität zur Verfügung stellen:

1. Herstellung eines Motorblocks mit eindeutiger Seriennummer;
2. Übertragung eines Motorblocks nach der Produktion an einen Händler;
3. Aufnahme eines Fahrzeuges mit dessen Seriennummer;
4. Einbau eines Motorblocks in ein Fahrzeug.

Zunächst installiert man die benötigten Tools und setzt das Projekt auf.

Entwicklungsumgebung einrichten und Projekt erstellen

Zuerst müssen alle Voraussetzungen für Fabric installiert sein, diese werden ausführlich von Hyperledger dokumentiert [8]. Danach installieren wir noch die Voraussetzungen für Composer [9] sowie Composer und seine verwandten Tools selbst [10].

Dann machen wir uns am besten noch schnell mit der neuen Umgebung vertraut. Wenn wir der Anleitung des letzten Links genau gefolgt sind, liegt nun fabric-tools in unserem Home-Directory. Mit den beschriebenen Skripten können wir ein einfaches Fabric-Netzwerk in Docker-Compose starten, uns Peer-Admin-Zugriff verschaffen und es wieder stoppen und löschen. Wir führen zuerst Folgendes aus, um die Docker-Images der Version 1.1 (1.0 ist für dieses Beispiel nicht ausreichend) herunterzuladen und das Netzwerk zu starten:

export FABRIC_VERSION=hlfv11 && ./downloadFabric.sh && ./startFabric.sh

Während das Netzwerk läuft, kann per composer-playground die Composer Web-UI gestartet werden. Sie nutzt alle verwalteten Konfigurationen der composer-cli mit und setzt damit auf dem laufenden Fabric-Netzwerk auf. Ab jetzt sehen wir Fabric eher nur noch als eine konfigurierbare Plattform/ Infrastruktur, deren Zustand wir mit geeigneten Tools verändern.

Umsetzung der Funktionalitäten

Nun legen wir unser BND-Projekt in einem Verzeichnis unserer Wahl an. Für Yeoman, einen Code-Generator zum Aufsetzen von Projekten mittels Templates, vergleichbar mit Maven Archtypes, gibt es auch ein Template (hyperledger-composer:businessnetwork [11]). Ich habe allerdings schon ein Repository vorbereitet, in dem wir nun auch JavaScript ES6 und einige zusätzliche Tools nutzen können [12]. Das Repository verfügt über einen Start-Branch (initial), mit dem wir starten können. Der Master-Branch verfügt über die finale Version, die wir am Ende betrachten können. Wir klonen das Repository und selektieren erst einmal den Start-Branch.

git clone -b initial git@github.com:jverhoelen/fabric-composer-engine-supplychain.git

Nun öffnen wir den Ordner im Editor unserer Wahl. Für Composer eignet sich Visual Studio Code sehr gut, da es über eine installierbare Erweiterung für Syntax Highlighting verfügt. Nach kurzem Anschauen fällt auf, dass es sich um ein NPM-Projekt handelt, also starten wir mit npm install, um alle Abhängigkeiten zu installieren. Mit npm test können wir die Unit-Tests ausführen, mit npm run lint den Codestyle testen, und mit npm run createArchive können wir das .bna-File, unsere Business-Network-Definition, erzeugen. Das probieren wir am besten gleich aus, um zu prüfen, ob alles funktioniert.

Danach machen wir uns mit der Projektstruktur vertraut. Im lib-Ordner liegen die JS-Files, die die Transaction Processor Functions implementieren. Diese Business-Logik wollen wir natürlich testen und legen unsere Unit-Tests dafür im test-Ordner ab. Model-Definitionen (Participants, Assets, Transactions usw.) liegen in models.

Wir wollen das angestrebte Blockchain-Network zuerst modellieren. Dazu löschen wir den Inhalt der Models-Datei und geben ihr danach in der ersten Zeile einen neuen Namespace:

namespace org.acme.enginesupplychain

Die Participants Hersteller und Händler bilden wir als solche ab und nutzen dabei gleich die Vererbung der Composer Modeling Language. Außerdem möchten wir, dass jeder Teilnehmer neben seinem Namen optional eine Adresse angeben kann. Diese lagern wir wiederum in ein Konzept aus:

participant Member identified by memberId {
    o String memberId
    o String name
    o Address address optional
}

participant Manufacturer extends Member {
}

participant Merchant extends Member {
}

concept Address {
    o String country
    o String city
    o String street
    o String streetNo
}

Danach führen wir die Assets unseres Netzwerkes ein, die Motorblöcke und Autos, in denen diese verbaut werden. Hierbei lernen wir, dass Assets und Participants aufeinander referenzieren können. Eine Referenz zeigt immer auf eine bereits existierende Ressource eines beliebigen Typs. Eigenschaften, die wir mit einem kleinen "o" beginnen, hängen immer an der Ressource selbst.

asset Engine identified by engineId {
    o String engineId
    o EngineProperties data

    --> Manufacturer manufacturer
    --> Car currentCar optional
    --> Merchant merchant optional
}

asset Car identified by carId {
    o String carId
    o String legalDocumentId
}

concept EngineProperties {
    o String brand
    o String model
    o Double horsePower
    o Double cubicCapacity
    o Integer cylindersAmount
}

Am Ende der Modellierung implementieren wir die Transaktionstypen, die auf den eingeführten Ressourcen ausgeführt werden können. Zu jedem der folgenden Transaction Models testen und implementieren wir nachher die dahinterliegende Transaktionslogik.

transaction EngineMerchantTransfer {
    --> Engine engine
    --> Merchant merchant
}

transaction EngineCarInstallation {
    --> Engine engine
    --> Car car
}

transaction EngineCreation {
    --> Manufacturer manufacturer
    o EngineProperties data
}

transaction CarCreation {
    o String legalIdDocument
}

Jetzt können wir damit beginnen, die Logik hinter den Transaktionen zu implementieren. Zuerst widmen wir uns der Erstellung eines Engine Assets. Ein Motor soll eine zufällig generierte ID im UUID-Format bekommen und soll immer von Anfang an einem Hersteller zugehörig sein. Wir leeren also die logic.js-Datei und fangen frisch an. Die Konstante modelsNamespace und die Funktion uuid definieren wir, da wir sie noch öfter brauchen werden. Danach folgt die Funktion createEngineAsset. Der Dokumentationsblock über der Funktion ist wichtig, damit Composer beim Paketieren erkennt, welcher Transaktionstyp damit implementiert wird. Diese Form der Dokumentation sollten wir uns für die Funktionen angewöhnen.

/* global getAssetRegistry getFactory */

const modelsNamespace = 'org.acme.enginesupplychain'
function uuid() {
    const s4 = () => Math.floor((1 + Math.random()) * 0x10000).toString(16).substring(1)
    return `${s4()}${s4()}-${s4()}-${s4()}-${s4()}-${s4()}${s4()}${s4()}`
}

/**
* Creation of a Engine asset triggered by physical production.
* @param {org.acme.enginesupplychain.EngineCreation} tx - the transaction to create an engine
* @transaction
*/
async function createEngineAsset(tx) { // eslint-disable-line no-unused-vars
    const engineRegistry = await getAssetRegistry(modelsNamespace + '.Engine')
    const engine = getFactory().newResource(modelsNamespace, 'Engine', uuid())
    const engineData = getFactory().newConcept(modelsNamespace, 'EngineProperties')

    engine.data = Object.assign(engineData, tx.data)
    engine.manufacturer = tx.manufacturer

    await engineRegistry.add(engine)
}

In dieser Manier implementieren wir auch die weiteren Transaktionstypen EngineMerchantTransfer, EngineCarInstallation und CarCreation.

/**
* An engine is transfered to a merchant.
* @param {org.acme.enginesupplychain.EngineMerchantTransfer} tx - the engine transfer transaction
* @transaction
*/
async function transferEngineToMerchant(tx) { // eslint-disable-line no-unused-vars
    const engineRegistry = await getAssetRegistry(modelsNamespace + '.Engine')
    tx.engine.merchant = tx.merchant

    await engineRegistry.update(tx.engine)
}

/**
* An engine is installed in a car.
* @param {org.acme.enginesupplychain.EngineCarInstallation} tx - the engine into car installation transaction
* @transaction
*/
async function installEngineToCar(tx) { // eslint-disable-line no-unused-vars
    const engineRegistry = await getAssetRegistry(modelsNamespace + '.Engine')
    if (tx.car) {
        tx.engine.currentCar = tx.car
        await engineRegistry.update(tx.engine)
    } else {
        return Promise.reject('No target car was set on the transaction!')
    }
}

/**
* A car is created
* @param {org.acme.enginesupplychain.CarCreation} tx - transaction to create a new car
* @transaction
*/
async function createCar(tx) { // eslint-disable-line no-unused-vars
    const carRegistry = await getAssetRegistry(modelsNamespace + '.Car')
    const factory = getFactory()
    const carId = uuid()
    const car = factory.newResource(modelsNamespace, 'Car', carId)
    car.legalDocumentId = tx.legalIdDocument

    await carRegistry.add(car)
}

Das Unit-Testen der Funktionen selbst fällt relativ einfach aus. Lediglich das Bootstrapping der dafür benötigten Objekte wirkt noch etwas mit Boilerplate-Code überladen. Die Tests starten zuerst ein In-Memory-Fabric-Netzwerk, installieren das Business Network darauf und authentifizieren sich dann als Default-Admin dagegen. Hierfür liefert Composer die Libraries composer-admin, composer-client, composer-common und composer-connector-embedded. Nach dem Test-Setup können wir jetzt Testfälle gegen das Embedded-Netzwerk schreiben. Der Code für das Setup wurde aufgrund der Länge nicht ins Listing aufgenommen, kann aber auf dem Master-Branch in test/EngineSupplychainSpec.js angesehen und ausprobiert werden.

Die Unit-Testfälle zum Testen eines Transaktionstyps haben oft ein ähnliches Schema. Sie bauen eine Transaktion mit ihren Eigenschaften und Beziehungen nach, führen sie gegen das Netzwerk aus und überprüfen danach den Datenstand der beteiligten Assets und Participants. Den vorhandenen Testfall für createEngineAsset schauen wir uns stellvertretend einmal an.

describe(‘EngineSupplychainSpec’, () => {

   // Das Setup wird hier im before- und beforeEach Hook durchgeführt
   // Daraus resultieren bnc (BusinessNetworkConnection), namespace
   // Sowie Test-Assets und Participants und zugehörige Registries
   // Siehe ganze Datei: github.com/jverhoelen/fabric-composer-engine-supplychain/blob/master/test/EngineSupplychainSpec.js

   describe('createEngineAsset', () => {
       it('should create an Engine by submitting a valid EngineCreation transaction', async () => {
           const factory = bnc.getBusinessNetwork().getFactory()

           const engineCreationTrans = factory.newTransaction(namespace, 'EngineCreation')
           engineCreationTrans.data = factory.newConcept(namespace, 'EngineProperties')
           engineCreationTrans.data.brand = 'Audi'
           engineCreationTrans.data.model = 'Fancy engine model'
           engineCreationTrans.data.horsePower = 400
           engineCreationTrans.data.cubicCapacity = 4000
           engineCreationTrans.data.cylindersAmount = 10

           const manufacturerRegistry = await bnc.getParticipantRegistry(namespace + '.Manufacturer')
           await manufacturerRegistry.addAll([])
           engineCreationTrans.manufacturer = factory.newRelationship(namespace, 'Manufacturer', testManufacturer.$identifier)

           await bnc.submitTransaction(engineCreationTrans)

           const allEngines = await engineRegistry.getAll()
           allEngines.length.should.equal(2)
       })
   })
})

Die Herangehensweise zur Implementierung von Business Network Definitions in Hyperledger Composer sollte mit diesen Einblicken klar geworden sein. Zusätzlich kann eine BND noch ein paar weitere Dinge für uns definieren. In permissions.acl können mithilfe der Access Control Language noch die erwähnten Zugriffsbeschränkungen festgelegt werden [13]. Auch das Event- sowie das Query-Feature sind sehr nützlich und für viele Anwendungsfälle interessant.

Zum Schluss schauen wir uns den Lösungsbranch "master" an. In ihm sind alle genannten Anforderungen implementiert und getestet. Wir generieren jetzt mit npm run createArchive die fertige .bna-Datei, die danach im dist-Ordner liegt. Diese können wir jetzt zum Ausprobieren auf unserem lokalen Fabric-Netzwerk in den Composer Playground, den wir in der Konsole zuvor gestartet haben, importieren. Der Weg durch die Web-UI sollte dabei selbsterklärend sein, ist aber auch offiziell dokumentiert [14].

Zusammenfassung und Ausblick

Wir haben bereits einen bedeutenden Teil des Hyperledger-Projektes kennengelernt. Konkret wissen wir jetzt, dass Fabric als Blockchain-Plattform mit rudimentären Konzepten fungiert. Composer fügt dem viele wichtige Konzepte hinzu und macht es für Entwickler sehr angenehm, Blockchain-Netzwerke zu implementieren und sie zu verwalten. Durch den implementierten Anwendungsfall über die Produktion und die Verfolgung von Motorblöcken haben wir einen einfachen, aber mächtigen Use Case für Permissioned Corporate Blockchains kennengelernt.

Das resultierende Blockchain-Netzwerk haben wir zunächst nur lokal ausgeführt. Die Konfiguration der Peer-Organisationen und der Order-Organisation haben wir nicht erweitert. Wir könnten aber ohne viel Aufwand weitere Organisationen hinzufügen. Für ein Blockchain-Netzwerk, das über ein echtes Organisations-Konsortium gespannt werden soll, müssen wir noch ein paar Probleme lösen:

• Wie verwalten wir die Organisationen und Peers?
• Wie können Organisationen auch automatisiert neue Peer-Knoten zum Netzwerk hinzufügen?
• Wir erhalten wir ein faires und homogenes Netzwerk, das Ausfällen trotzen kann?
• Wie können Clients mit dem Netzwerk kommunizieren?
